Courbes, surfaces et géométrie euclidienne : cours de maths Maths Spé à télécharger en PDF

  • par
Cours de maths en Maths Spé : Courbes, surfaces et géométrie euclidienne — Zyro, l’explorateur de Planète Maths

Courbes surfaces Maths Spé : une courbe ou une surface se décrit par une équation, par un graphe ou par un paramétrage. Ce chapitre réunit les outils de la deuxième année pour les étudier : tangente, longueur, courbure, coniques, quadriques, plans tangents, puis les transformations qui conservent les distances.

L’essentiel : Un arc paramétré \(t\mapsto(x(t),y(t))\) sur \([a\,;b]\) a pour longueur \(L=\int_a^b\sqrt{x'(t)^2+y'(t)^2}\,dt\). Une ellipse a pour équation réduite \(\frac{x^2}{a^2}+\frac{y^2}{b^2}=1\). Par exemple, le cercle \(t\mapsto(\cos t,\sin t)\) sur \([0\,;2\pi]\) a pour longueur \(\int_0^{2\pi}1\,dt=2\pi\). Chaque courbe se décrit ainsi par une équation ou par un paramétrage.

1. Arcs paramétrés (courbes surfaces Maths Spé)

Arc paramétré Un arc paramétré de classe \(\mathcal C^k\) est une application \(\gamma : I \to \mathbb R^2\) (ou \(\mathbb R^3\)), \(t \mapsto (x(t), y(t))\), de classe \(\mathcal C^k\) sur un intervalle \(I\). Le point \(\gamma(t_0)\) est régulier si \(\gamma'(t_0) \neq 0\), stationnaire sinon.
Tangente En un point régulier, la courbe admet une tangente dirigée par \(\gamma'(t_0)\), d’équation \(x'(t_0)\,(y - y(t_0)) - y'(t_0)\,(x - x(t_0)) = 0\). En un point stationnaire, si \(\gamma^{(p)}(t_0)\) est le premier vecteur dérivé non nul, la tangente est dirigée par \(\gamma^{(p)}(t_0)\).
Exemple 1 Soit \(\gamma(t) = (t^2, t^3)\). Pour \(t = 1\) : \(\gamma(1) = (1,1)\) et \(\gamma'(1) = (2,3)\), donc la tangente est \(3(x-1) - 2(y-1) = 0\), soit \(3x - 2y - 1 = 0\). Pour \(t = 0\) : \(\gamma'(0) = (0,0)\), \(\gamma''(0) = (2,0)\), \(\gamma^{(3)}(0) = (0,6)\) non colinéaire à \(\gamma''(0)\). La tangente en l’origine est l’axe \((Ox)\) et le point est un rebroussement de première espèce.

M(t)11Astroïde x = cos³t, y = sin³t

L’astroïde ci-dessus admet quatre points stationnaires (les sommets sur les axes). La tangente en \(M(t)\) a pour équation \(x \sin t + y \cos t = \sin t \cos t\) : elle coupe les axes en \((\cos t, 0)\) et \((0, \sin t)\), donc le segment découpé a toujours pour longueur 1.

2. Longueur d’un arc

Longueur Pour \(\gamma\) de classe \(\mathcal C^1\) sur \([a,b]\), la longueur de l’arc est
\[ L = \int_a^b \|\gamma'(t)\|\,dt = \int_a^b \sqrt{x'(t)^2 + y'(t)^2}\,dt . \]
Elle ne dépend pas du paramétrage (changement de variable \(\mathcal C^1\) strictement monotone). L’abscisse curviligne d’origine \(t_0\) est \(s(t) = \int_{t_0}^{t} \|\gamma'(u)\|\,du\). Pour un graphe \(y = f(x)\), \(L = \int_a^b \sqrt{1 + f'(x)^2}\,dx\).
Exemple 2 Pour \(\gamma(t) = (t^2, t^3)\) sur \([0,1]\), \(\|\gamma'(t)\| = \sqrt{4t^2 + 9t^4} = t\sqrt{4 + 9t^2}\) pour \(t \geq 0\). Donc
\[ L = \int_0^1 t\sqrt{4 + 9t^2}\,dt = \Big[\tfrac{1}{27}(4 + 9t^2)^{3/2}\Big]_0^1 = \dfrac{13\sqrt{13} - 8}{27} \approx 1{,}44 . \]
Attention La longueur se calcule avec la norme \(\|\gamma'\|\), jamais avec \(|x'| + |y'|\). La distance entre les extrémités est seulement un minorant de \(L\).

3. Courbure (courbes surfaces Maths Spé)

Courbure Pour un arc birégulier plan, la courbure algébrique est
\[ \kappa(t) = \dfrac{x'y'' - y'x''}{(x'^2 + y'^2)^{3/2}} , \qquad \text{et pour un graphe : } \kappa = \dfrac{f''}{(1 + f'^2)^{3/2}} . \]
Le rayon de courbure est \(R = 1/|\kappa|\). Le cercle osculateur est le cercle de rayon \(R\) centré sur la normale, du côté de la concavité : c’est le cercle qui épouse le mieux la courbe au point considéré.
Exemple 3 Pour le cercle \(x = r\cos t,\ y = r\sin t\) : \(x'y'' - y'x'' = r^2\) et \((x'^2 + y'^2)^{3/2} = r^3\), donc \(\kappa = 1/r\). Pour la parabole \(y = x^2\), \(\kappa(x) = \dfrac{2}{(1 + 4x^2)^{3/2}}\) ; au sommet \(\kappa = 2\), \(R = \tfrac12\) et le cercle osculateur a pour centre \((0, \tfrac12)\).

4. Coniques

Conique Étant donnés un foyer \(F\), une droite directrice \(D\) et \(e > 0\), la conique est l’ensemble des points \(M\) tels que \(MF = e \cdot d(M, D)\). Elle est une ellipse si \(e < 1\), une parabole si \(e = 1\), une hyperbole si \(e > 1\).
Conique Équation réduite Foyers, excentricité Propriété
Ellipse \(\dfrac{x^2}{a^2} + \dfrac{y^2}{b^2} = 1\), \(a > b > 0\) \(c^2 = a^2 - b^2\), \(F(\pm c, 0)\), \(e = c/a\) \(MF + MF’ = 2a\)
Hyperbole \(\dfrac{x^2}{a^2} - \dfrac{y^2}{b^2} = 1\) \(c^2 = a^2 + b^2\), \(F(\pm c, 0)\), \(e = c/a\) \(|MF - MF’| = 2a\), asymptotes \(y = \pm \tfrac{b}{a}x\)
Parabole \(y^2 = 2px\) \(F(\tfrac p2, 0)\), directrice \(x = -\tfrac p2\), \(e = 1\) \(MF = d(M, D)\)
Tangentes La tangente au point \((x_0, y_0)\) de la conique a pour équation \(\dfrac{xx_0}{a^2} + \dfrac{yy_0}{b^2} = 1\) (ellipse), \(\dfrac{xx_0}{a^2} - \dfrac{yy_0}{b^2} = 1\) (hyperbole), \(yy_0 = p(x + x_0)\) (parabole). Pour une équation générale \(Ax^2 + Bxy + Cy^2 + \dots = 0\) non dégénérée, le signe de \(B^2 - 4AC\) donne la nature : négatif pour une ellipse, nul pour une parabole, positif pour une hyperbole.
Exemple 4 Pour \(4x^2 + 9y^2 = 36\), soit \(\dfrac{x^2}{9} + \dfrac{y^2}{4} = 1\) : \(a = 3\), \(b = 2\), \(c = \sqrt{9 - 4} = \sqrt5\), \(e = \dfrac{\sqrt5}{3}\) et les foyers sont \((\pm\sqrt5, 0)\).

F(4 ; 0)F’(−4 ; 0)MMF’ = 37/5MF = 13/5a = 5b = 3-4-3-2-11234-2-112345FM-6-5-4-3-2-1123456-6-5-4-3-2-1123456FF’M

5. Quadriques (courbes surfaces Maths Spé)

Quadrique Une quadrique de \(\mathbb R^3\) est l’ensemble des points dont les coordonnées vérifient \(q(x,y,z) + \ell(x,y,z) + c = 0\), où \(q\) est une forme quadratique non nulle, \(\ell\) une forme linéaire et \(c\) un réel.
Réduire une quadrique

  1. Écrire la matrice symétrique \(S\) de \(q\).
  2. La diagonaliser dans une base orthonormée (théorème spectral) : \(q = \lambda_1 X^2 + \lambda_2 Y^2 + \lambda_3 Z^2\).
  3. Compléter les carrés pour absorber la partie linéaire.
  4. Lire les signes des coefficients et reconnaître la surface dans le tableau.
Équation réduite Nom
\(\frac{x^2}{a^2} + \frac{y^2}{b^2} + \frac{z^2}{c^2} = 1\) ellipsoïde
\(\frac{x^2}{a^2} + \frac{y^2}{b^2} - \frac{z^2}{c^2} = 1\) hyperboloïde à une nappe
\(\frac{x^2}{a^2} + \frac{y^2}{b^2} - \frac{z^2}{c^2} = -1\) hyperboloïde à deux nappes
\(\frac{x^2}{a^2} + \frac{y^2}{b^2} = \frac{z^2}{c^2}\) cône
\(z = \frac{x^2}{a^2} + \frac{y^2}{b^2}\) paraboloïde elliptique
\(z = \frac{x^2}{a^2} - \frac{y^2}{b^2}\) paraboloïde hyperbolique
\(\frac{x^2}{a^2} + \frac{y^2}{b^2} = 1\) cylindre elliptique

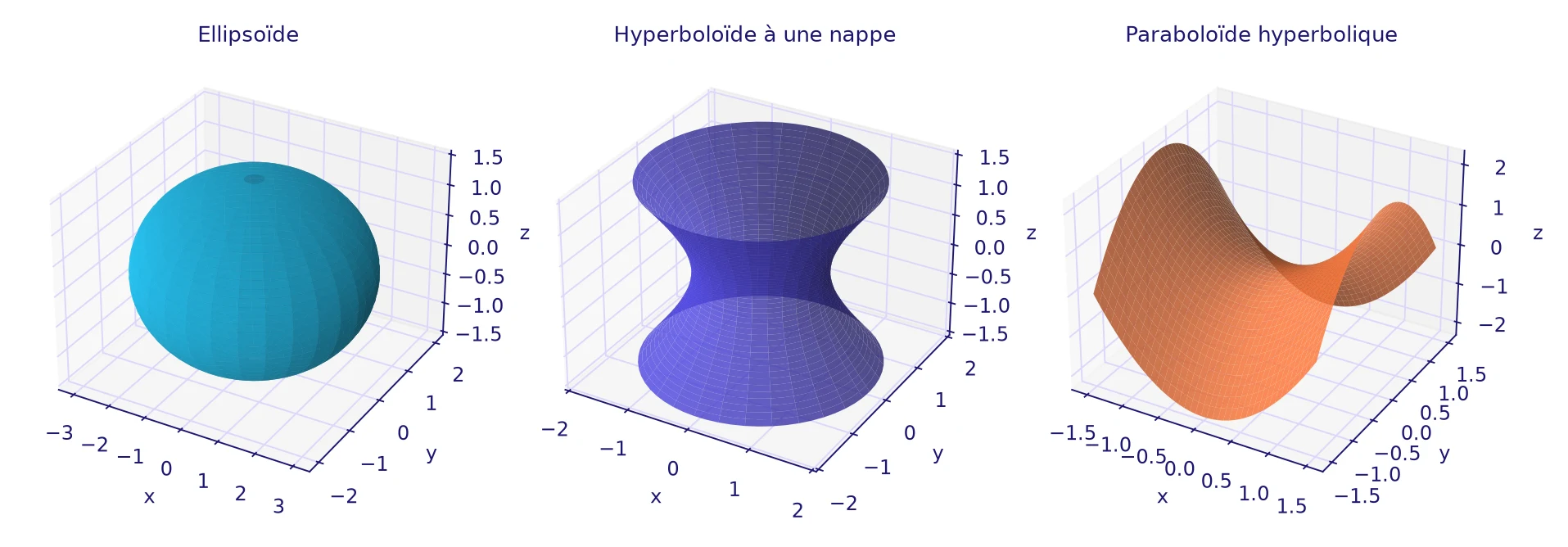

Courbes surfaces Maths Spé : un ellipsoïde, un hyperboloïde à une nappe et un paraboloïde hyperbolique représentés en trois dimensions
Courbes surfaces Maths Spé : un ellipsoïde, un hyperboloïde à une nappe et un paraboloïde hyperbolique représentés en trois dimensions
Exemple 5 Soit \(2x^2 + 2y^2 - z^2 + 2xy = 3\). La matrice est \(S = \begin{pmatrix} 2 & 1 & 0 \\ 1 & 2 & 0 \\ 0 & 0 & -1 \end{pmatrix}\), de valeurs propres \(3\) (vecteur \((1,1,0)\)), \(1\) (vecteur \((1,-1,0)\)) et \(-1\) (vecteur \((0,0,1)\)). Avec \(u = \tfrac{x+y}{\sqrt2}\), \(v = \tfrac{x-y}{\sqrt2}\), \(w = z\) : \(3u^2 + v^2 - w^2 = 3\), soit \(u^2 + \dfrac{v^2}{3} - \dfrac{w^2}{3} = 1\). Deux signes positifs et un négatif : c’est un hyperboloïde à une nappe.

6. Surfaces et plan tangent

Une surface se donne par un graphe \(z = f(x,y)\), par une équation \(F(x,y,z) = 0\) ou par une nappe paramétrée \((u,v) \mapsto S(u,v)\).

Plan tangent

  • Graphe de \(f\) de classe \(\mathcal C^1\) en \((a,b)\) : \(z = f(a,b) + \dfrac{\partial f}{\partial x}(a,b)(x-a) + \dfrac{\partial f}{\partial y}(a,b)(y-b)\).
  • Surface \(F = 0\) avec \(\nabla F(M_0) \neq 0\) : le plan tangent en \(M_0\) est le plan passant par \(M_0\) et de vecteur normal \(\nabla F(M_0)\).
  • Nappe paramétrée : un vecteur normal est \(\dfrac{\partial S}{\partial u} \wedge \dfrac{\partial S}{\partial v}\), s’il est non nul.
Exemple 6 Pour \(z = x^2 + y^2\) en \((1,2)\) : \(f(1,2) = 5\), \(f_x = 2x = 2\), \(f_y = 2y = 4\), donc \(z = 5 + 2(x-1) + 4(y-2)\), soit \(z = 2x + 4y - 5\). Pour l’ellipsoïde \(x^2 + 2y^2 + 3z^2 = 6\) en \((1,1,1)\) : \(\nabla F = (2x, 4y, 6z) = (2,4,6)\), et le plan tangent est \(x + 2y + 3z = 6\).

7. Orthogonalité dans l’espace

Outils Deux vecteurs sont orthogonaux si \(u \cdot v = 0\). Le produit vectoriel \(u \wedge v\) est orthogonal à \(u\) et à \(v\), et \(\|u \wedge v\| = \|u\|\,\|v\|\,|\sin\theta|\). Pour un sous-espace \(F\) d’un espace euclidien \(E\) : \(E = F \oplus F^{\perp}\) et \(\dim F^{\perp} = \dim E - \dim F\).

  • Distance d’un point \(M_0(x_0,y_0,z_0)\) au plan \(ax + by + cz + d = 0\) : \(\dfrac{|ax_0 + by_0 + cz_0 + d|}{\sqrt{a^2 + b^2 + c^2}}\).
  • Distance de \(M\) à la droite passant par \(A\), de vecteur directeur \(u\) : \(\dfrac{\|\overrightarrow{AM} \wedge u\|}{\|u\|}\).
Exemple 7 Le point \(M(1,2,3)\) et le plan \(2x - y + 2z - 4 = 0\) : \(d = \dfrac{|2 - 2 + 6 - 4|}{\sqrt{4 + 1 + 4}} = \dfrac23\). Pour la droite passant par \(A(1,0,2)\) de vecteur \(u = (1,2,2)\) et le point \(M(3,1,1)\) : \(\overrightarrow{AM} = (2,1,-1)\), \(\overrightarrow{AM} \wedge u = (4,-5,3)\) de norme \(\sqrt{50}\), donc \(d = \dfrac{5\sqrt2}{3}\).
Astuce de Zyro Pour savoir si une surface est de révolution autour d’un axe, vérifiez que deux des valeurs propres de sa matrice sont égales : l’axe est alors la direction propre de la troisième.

8. Isométries affines

Isométrie affine Une application \(f\) de l’espace euclidien dans lui-même qui conserve les distances est affine, de la forme \(f(M) = U M + b\) avec \(U\) orthogonale (\(U^{T}U = I\)). On a \(\det U = \pm 1\) : \(f\) est un déplacement si \(\det U = 1\), un antidéplacement si \(\det U = -1\).
Classification dans le plan Un déplacement est une translation (\(U = I\)) ou une rotation, d’angle \(\theta\) tel que \(\cos\theta = \tfrac12 \operatorname{tr} U\). Un antidéplacement est une réflexion (s’il a des points fixes) ou une symétrie glissée (sinon). Dans l’espace, un déplacement de partie linéaire \(U \neq I\) est une rotation ou un vissage d’axe dirigé par \(\ker(U - I)\), avec \(\operatorname{tr} U = 1 + 2\cos\theta\).
Exemple 8 Soit \(f(x,y) = \Big(\dfrac{3x - 4y + 6}{5}, \dfrac{4x + 3y - 2}{5}\Big)\). La matrice \(U = \tfrac15\begin{pmatrix} 3 & -4 \\ 4 & 3 \end{pmatrix}\) est orthogonale de déterminant 1. Le point \((1,1)\) est fixe, donc \(f\) est la rotation de centre \((1,1)\) et d’angle \(\theta\) avec \(\cos\theta = \tfrac35\), \(\sin\theta = \tfrac45\), soit \(\theta \approx 53{,}1^\circ\).

À retenir

  • Tangente en un point régulier : dirigée par \(\gamma'\) ; en un point stationnaire : par le premier dérivé non nul.
  • Longueur : \(L = \int \|\gamma'\|\) ; courbure plane : \(\kappa = \dfrac{x'y'' - y'x''}{(x'^2 + y'^2)^{3/2}}\), rayon \(R = 1/|\kappa|\).
  • Ellipse : \(c^2 = a^2 - b^2\), \(MF + MF’ = 2a\) ; hyperbole : \(c^2 = a^2 + b^2\), \(|MF - MF’| = 2a\) ; parabole : \(MF = d(M, D)\).
  • Une quadrique se réduit par diagonalisation orthogonale ; les signes des valeurs propres donnent sa nature.
  • Plan tangent : gradient (surface implicite), dérivées partielles (graphe), produit vectoriel (nappe).
  • Isométrie affine : partie linéaire orthogonale ; déterminant 1 pour un déplacement, \(-1\) pour un antidéplacement.

Courbes surfaces Maths Spé : méthode pour réussir

Pour bien apprendre ce chapitre, commence par recopier les propriétés importantes sur une fiche. Puis explique-les à voix haute, comme à un camarade. Enfin, vérifie que tu sais les appliquer sur un exemple chiffré.

De plus, un travail régulier sur courbes surfaces Maths Spé vaut mieux qu’une longue séance de dernière minute. Par exemple, refais un exercice raté quelques jours plus tard et vérifie que tu le réussis seul.

Zyro te conseille aussi de relier courbes surfaces Maths Spé aux autres chapitres du programme de Maths Spé. Ensuite, repère les notions que tu maîtrises déjà et celles qui te demandent encore du travail. Ainsi, tu organises tes révisions avec méthode.

Pour courbes, surfaces et géométrie euclidienne, prévois une séance courte et régulière plutôt qu’un gros bloc. Puis termine toujours par un petit bilan : ce que tu as compris, ce qui reste flou. Enfin, note une question à poser à ton professeur.
